Комплект кожного вулика звичайно складається з.

одного або.

декількох корпусів, однієї або декількох.

магазинних надставок, подкрышника, стельових дощечок, даху, дна, прилітної дошки, вставної дошки, рамок.

гніздових і.

магазинних.

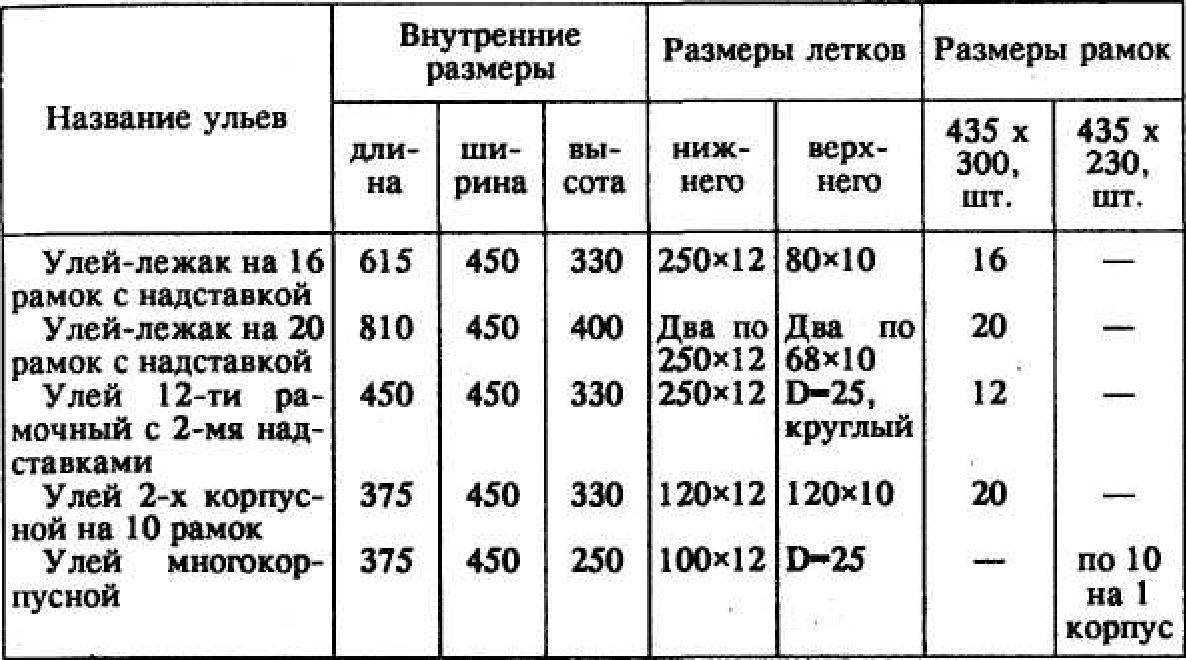

Корпус вулика має вигляд ящика. Залежно від.

конструкції вулика Загальний вид 12 рамкового в корпусі розташовують від вулика 10 ДО 20

(іноді більше) гніздових рамок, які підвішують на фальци шириною 11 мм і висотою 20 мм, обрані у верхній частині передньої й задньої стінок. У передній стінці корпуса влаштовані льотки для проходу бджіл; один з них розміщений у нижній частині корпуса, іншої - у верхній. Корпус може бути розділений на два відділення із самостійними льотками.

Дно вулика є нижнім обмежником корпуса, виготовляється звичайно у вигляді окремого щитка по розмірі вулика з декількох дощок товщиною не менш 35 мм, з обвязкою висотою 90—100 мм, у якій може влаштовуватися льоток і в яку вставляється вище щитка сітчастий підрамник (у тому випадку, коли здійснюється санітарна обробка бджіл від кліща Варроа Якобсони — варроатоз).

Прилітна дошка може виконуватися у вигляді продовження дна, що виступає за передню стінку вулика на 45-50 мм, або кріпитися за допомогою петель до дна в передньої стінки корпуса. Вона полегшує бджолам виліт з вулика й повернення в нього.

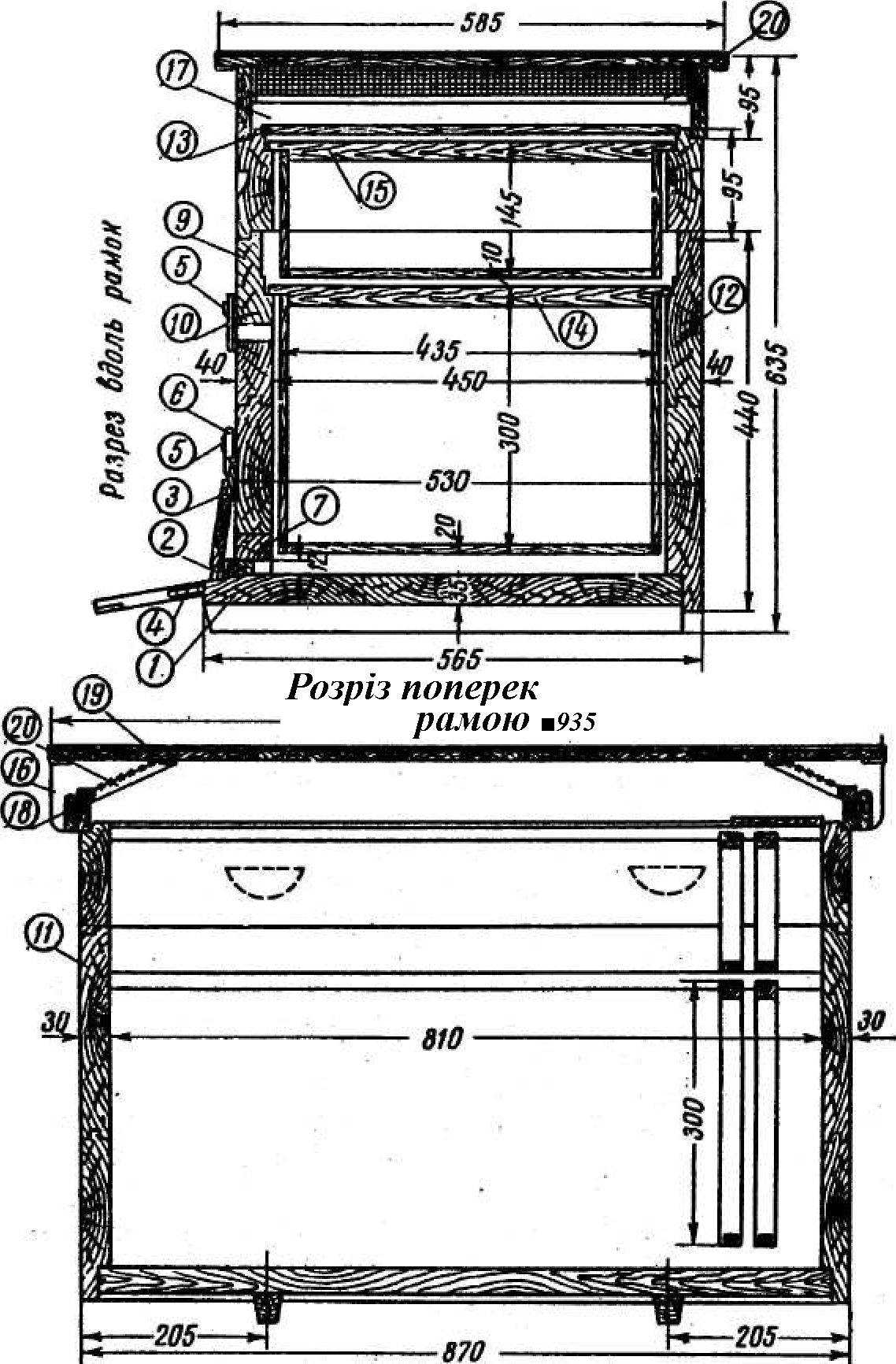

1 — щиток дна; 2 — летковая засувка; З — прилітна дошка; 4 — металева накпадка дошки; 5 — шайба; 6— вертушка; 7— втулка; 8 — фіксатор втулок; 9 — передня стінка корпуса; 10— клапан верхнього льотка; 11 — бічна стінка корпуса; 12 — задня стінка; 13— стелина; 14— гніздова рамка; 15— напіврамка; 16— довга стінка даху; 17 — коротка стінка даху; 18 — вентиляційний клапан; 19 — щиток даху; 20 — нашивка сітки.

Магазинні надставки по своєму пристрої аналогічні пристрою корпусів вуликів з висотою стінок 165 мм (по довжині й ширині внутрішні стінки надставок дорівнюють внутрішнім розмірам стінок вуликів).

Подкрьииник виготовляється по довжині й ширині корпуса висотою 90—100 мм і служить ємністю для розміщення головного (верхнього) утеплення, дозволяє фіксувати стельові дощечки, а під час перевезення бджолиних родин — служить місцем для розміщення кочової сітки з метою вентиляції гнізда й верхньої годівниці при спонукально-профілактичних підгодівлях бджіл.

Потовк складається з окремих дощечок, розташовуваних поверх рамок корпуса або магазинної надставки й сприятливому збереженню тепла в гнізді.

Дах покриває вулик зверху й захищає його від атмосферних опадів. На корпус, магазинну надставку або подкрышник надівається вона «внахлобучку» або «вчетверть». По конструкції дах може бути плоскої, односхилими й двосхилої із заґратованими вентиляційними прорізами в бічних стінках. Складається дах з рами з розмірами, рівними розмірам корпуса (магазинної надставки або під-крьішника), і із закріпленими на ній одним або декількома щитами з дощок товщиною 15 мм, що виходять за краї вулика на 40-50 мм. Зверху дах покривають звичайно тонкостінною покрівельною сталлю.

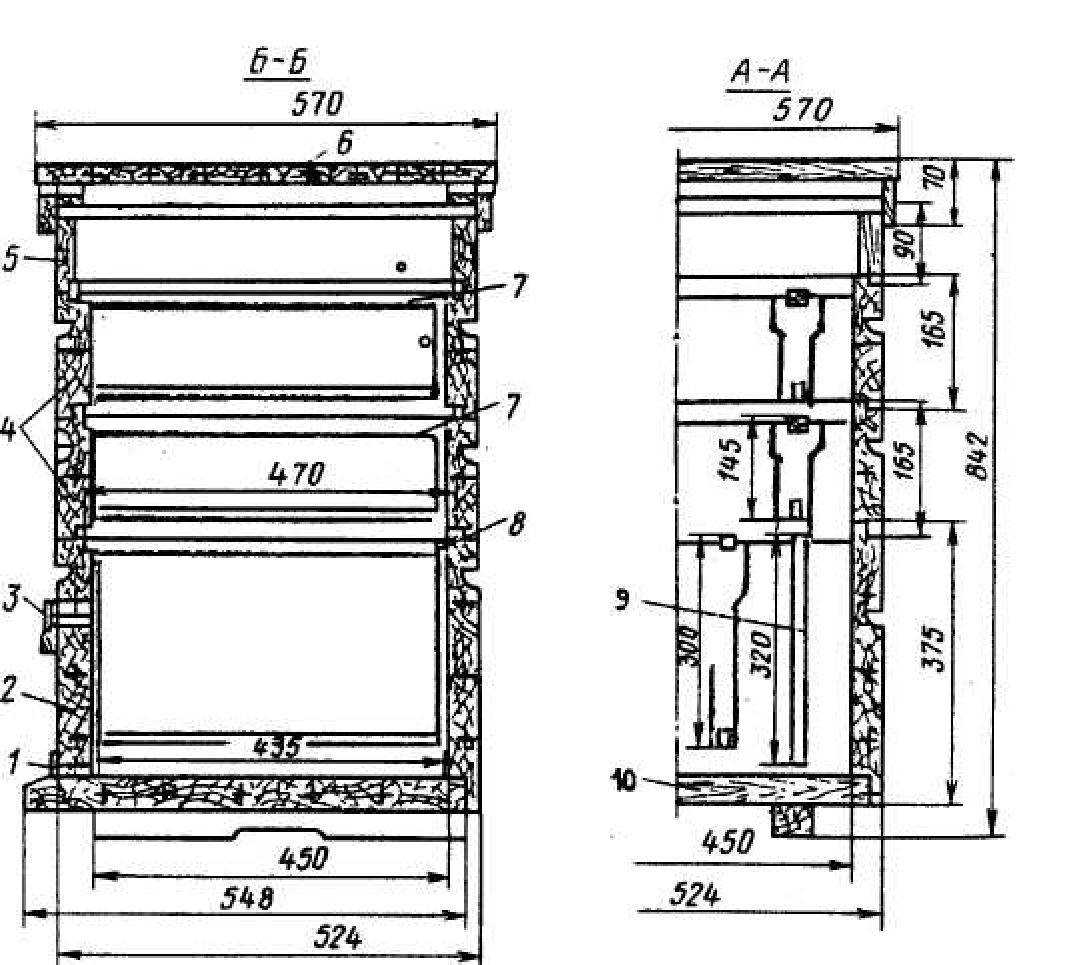

Устройство многокорпусного улья:.

слева — разрез вдоль рамок; 1 — дно; 2 — корпус; 3 — ранка; 4 — потолок; J — подкрышник; 6 — вентиляционная рама ; 7—крыша; справа— разрез поперек рамок.

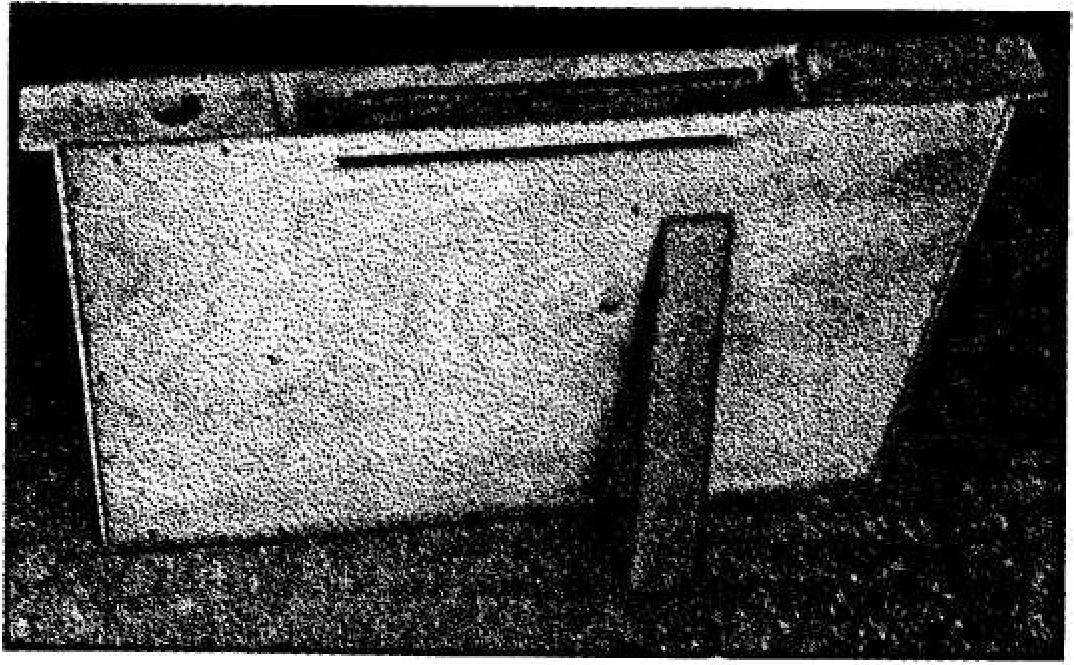

Вставна, або розділова дошка (діафрагма) призначена для обмеження (скорочення) розміру гнізда бджолиної родини залежно від її сили. Складається вона з верхнього бруска довжиною 472 мм, шириною 20 мм, двох бічних планок і щитка розміром по зовнішніх параметрах 450x320 мм (для вуликівлежаків і інших вуликів, крім багатокорпусних на гніздову рамку 435 х 230), виготовленого з дощечок товщиною 15-14 мм. Для багатокорпусного вулика вставна дошка виготовляється по внутрішніх розмірах корпуса.

Годівниці внутриулъевые призначені для проведення спонукально-профілактичних і лікувальних підгодівель бджіл. Бічна годівниця з пиломатеріалів довжиною 470 мм, шириною 60, висотою 220 мм уміщає 4 л рідкі вуглеводні корми. Верхні годівниці місткістю 1-3 л корми мають відповідно довжину 257 і 366 мм, ширину 185 і 245, висоту 46 і 63 мм. Ці годівниці постачені перегородками, що ділять їхній обсяг на окремі секції для корму й проходу бджіл до корму.

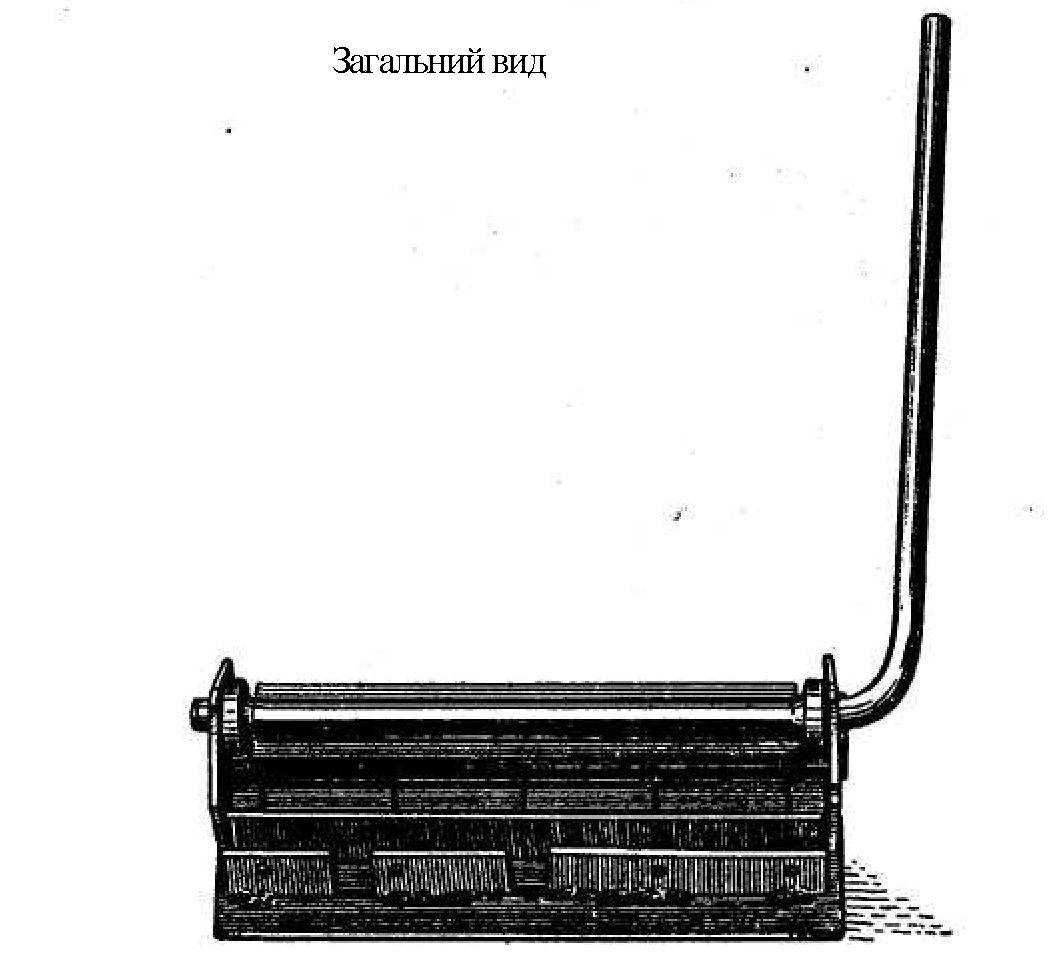

Діркопробивач пасечный улаштований за принципом діркопробивача паперового й призначений для проколювання отворів у бічних планках ульевых рамок, через які пропускають дріт, що натягається в рамки. Одночасно з його допомогою можна проколювати до 5 отворів.

Дріт для оснащення рамок використовується сталева діаметром 0,5 мм.

Лекало для наващивания рамок виготовляють із дощок товщиною 18 мм (для рамок без роздільників — 12 мм) із прибитими з нижньої сторони двома поперечними брусками, що виступають за краї щитка на 25—30 мм і службовцями опорою для рамок.

Ковзанка комбінований Складається з рифленого валика діаметром 14 мм, металевого зубчастого диска (шпори).

Діркопробивач пасечный.

діаметром 25 мм і металевого стрижня з деревяною накладкою (довжина ковзанки 220 мм).

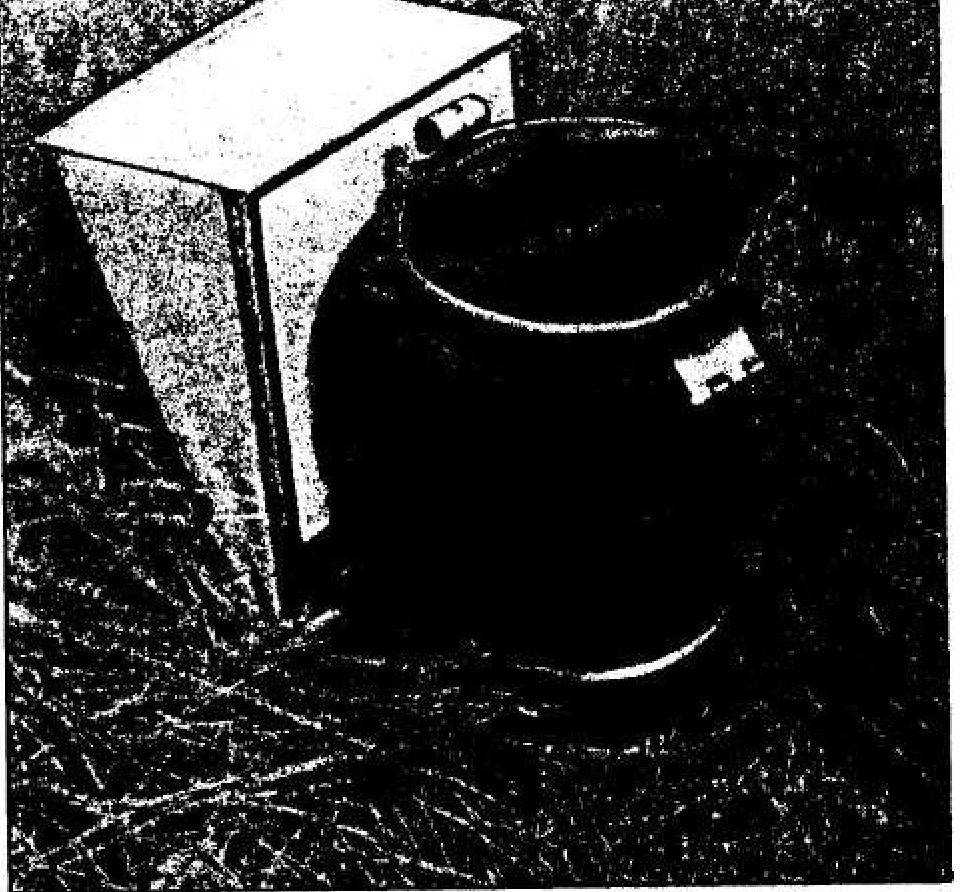

Воскотопки. Сонячна воскотопка виготовляється у вигляді ящика, задня стінка якого вище передньої. Зверху ящик прикривається рамою зі склом. Усередині ящика встановлений лист (лоток), на якому розміщають воскову сировину, з якого розплавлений на сонце віск стікає в

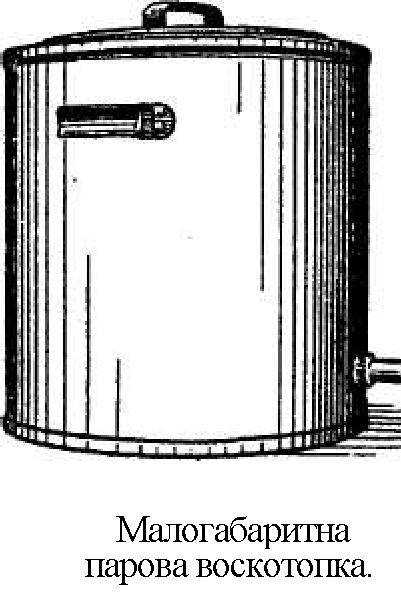

корытце, на дно якого наливають воду. Лоток і корытце виготовляють із білої жерсті або харчового алюмінію. Воскотопка пасечная парова складається із зовнішнього сталевого округлої форми бака із кришкою, внутрішнього алюмінієвого бака, . сітчастої касети, двох кранів (для зливу води й рідкого воску) і запобіжного клапана.

(контролюючого тиск усередині бака на рівні 0,2 кг/див

). Довжина воско-топлення 1000 мм, ширина 800 мм, висота 600 мм, маса 72 кг.

Воскопресс пасечный складається з деревяної ступи, гніта із хрестовиною, дренажних фат і рычажкового механізму. Ступа воскопресса укладена у зварений металевий каркас. Робочий обсяг ступи 13 л. Довжина воскопресса в робочому положенні 660 мм, ширина 380 мм, висота 532 мм, маса 28 кг.

Ножі пасечные призначені для розкриття запечатаних медяних комірок.

Довжина леза цих ножів 200-250 мм, товщина 1,2- 1,5 мм. Ріжучі крайки лез заточені з нижньої сторони. Паровий ніж складається з леза з деревяною ручкою, парообразовательного бака ємністю 5 л і двох гумових трубок. До леза ножа підведений один з гумових паропроводів (іншої, метрової довжини, призначений для відводу конденсату).

Довжина леза 250 мм, товщина 2,5 мм. Діаметр бака 210 мм, висота 215 мм. Рубанок для розпечатання стільників складається із кронштейна, ножа, двох гумових трубок і деревяної ручки. Лезо (через паропровід) може обігріватися від будь-якого парообразователя з робочим тиском до 0,3 кг/див. Довжина рубанка 300 мм, ширина 170 мм, висота 65 мм, маса до 850 р.

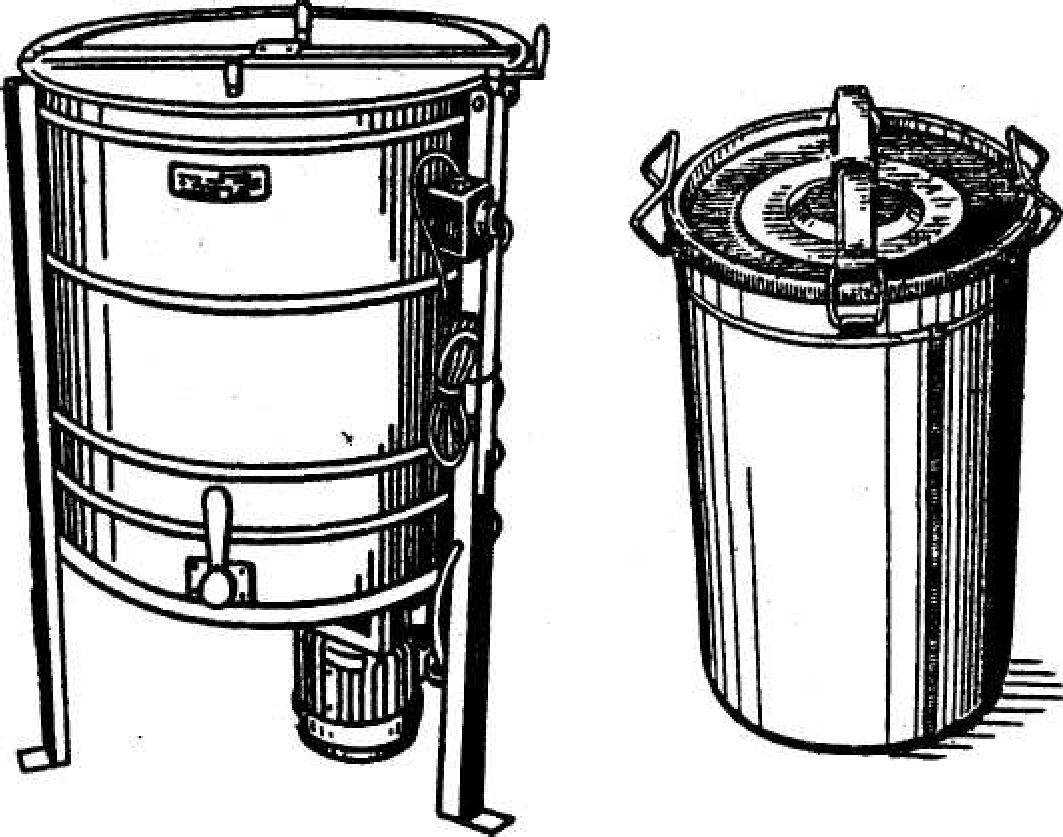

Медогонки складаються з бака, ротора, редуктора, поперечки, двох напівкришок, крана для зливу меду, касет і деяких інших деталей. У радіальних медогонках рамки розташовуються по радіусах (верхніми брусками до стінки бака), і мед зі стільників при обертанні касет выбрызгивается з комірок обох площин стільника. У хордиальных медогонках стільники для відкачування меду розташовуються площинами по хорді, і мед може откачиваться з комірок тільки однієї площини; для відкачування меду з іншої сторони стільника останній повертають на 180°.

Ємність для транспортування й зберігання меду вміщає 50 кг меду, виготовляється з нержавіючої сталі або харчового алюмінію (алюмінієва тільки для перевезення). Вона має циліндричну форму з відкидною кришкою й замком. Для щільного зєднання з баком у кришку вставлене гумове кільце. Постачено ємність двома ручками. Висота її 545 мм, діаметр 316-325 мм.

Поїлку зручно виготовити з барила із краном, що щільно закривається кришкою, установлюваного на підставку або вбиті в землю коли в добре освітлюваному сонцем місці. Барило наповнюється водою, а кран відкривається настільки, щоб вода капала на підставлену похилу дошку із проробленими на її площині 2-х мм глибини зиґзаґоподібними борозенками або набитими зигзагообразно планочками, що направляють токовище води. Стікаючи по дошці, вода підігрівається сонцем, і бджоли охоче забирають її.

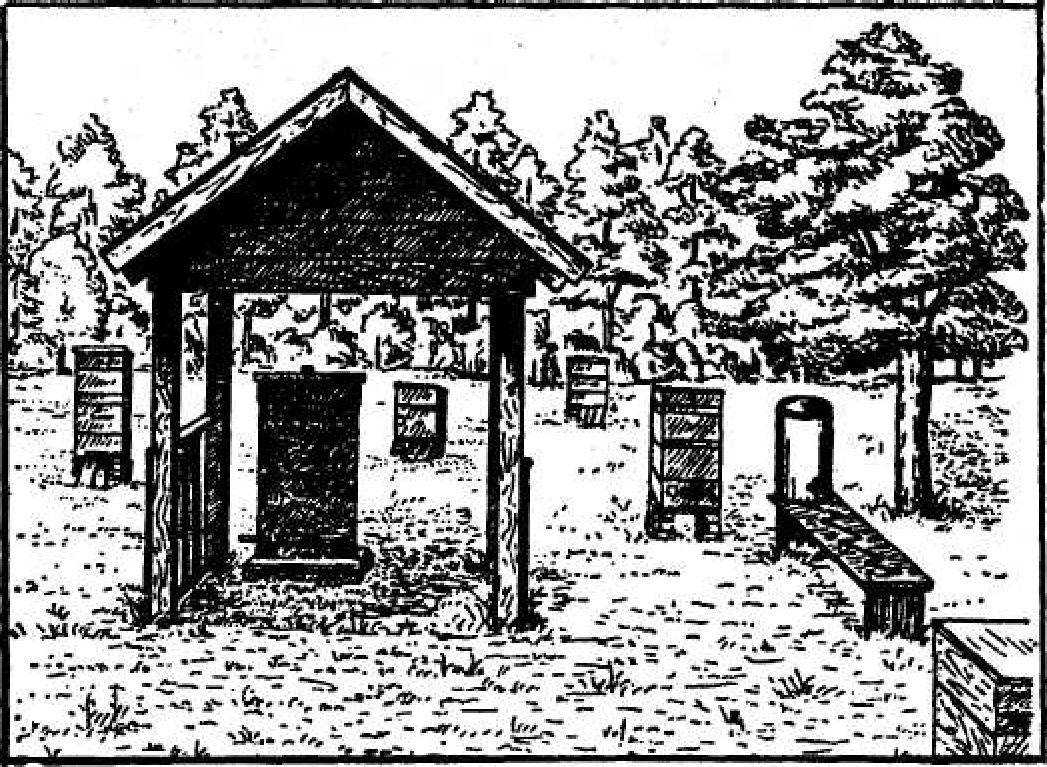

Перед виставкою бджіл із зимовника виділяють на пасіці місце для вулика з контрольною бджолиною родиною, що встановлюється на ваги, що дозволяють фіксувати зміна маси з точністю до 50 р. Щоб вулик не замокала під час дощу або роси, його поміщають під навіс. При частих перевезеннях родин контрольну родину разом з вагами необхідно вкривати аркушами фанери й толем.

Дымарь пасечный призначений для втихомирення бджіл димом під час огляду гнізд і для окурювання родин димом з лікувальними препаратами при деяких захворюваннях. Він складається із циліндричного зовнішнього корпуса, внутрішньої склянки із ґратчастим дном, хутр і кришки (з укороченим або довгим носиком).

Стамеска пасечная використовується при розєднанні корпусів і інших частин вулика, відділення від корпуса соторамок, очищення дна, стінок вулика, брусків рамок, фальців і ін. 3-

коштує вона з леза, виготовленого з нержавіючої сталі, деревяних накладок або без них. Довжина стамески 200 мм, ширина 45 мм, маса 160 р.

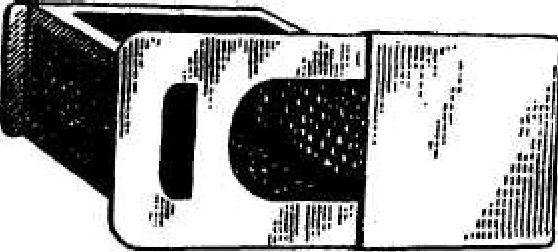

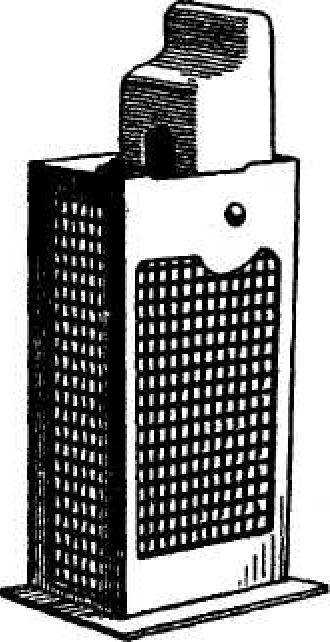

Клітинка маткова призначена для тимчасового змісту бджолиних маток (запечатаних маточников перед виходом з них молодих маток) з метою ізоляції їх від бджіл.

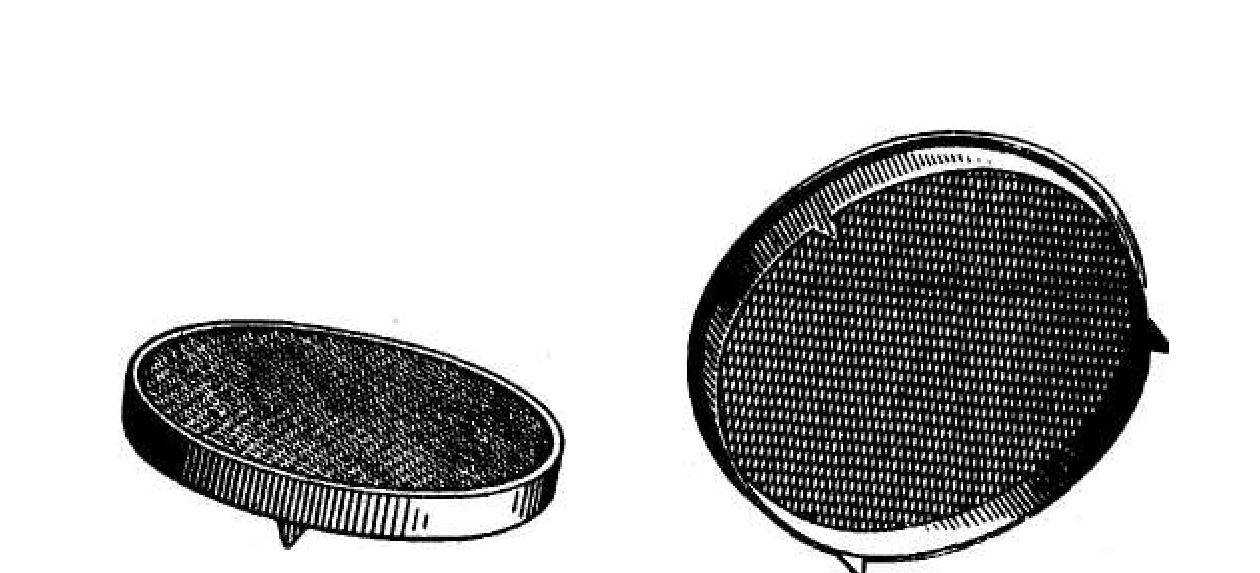

Ковпачок матковий.

використовується для ізоляції матки бджолиної на ділянці стільника при її підсадженні в родину. Складається ковпачок з ободка висотою 16 мм із трьома шипами висотою 9 мм,

жерсті, і металевої сітки діаметром 141 мм.

Ґрати розділова.

застосовується при виникнення необхідності відділення у вулику частини гнізда при обмеженні кладки яєць маткою, організації ізоляторів,.

використовуваних при висновку маток. Ґрати штампуються з білої жерсті з рядами довгастих отворів довжиною 28 мм, шириною 4,4 мм. Розміри фат 448 х 250 мм, маса - 200 г (більше Роевня, зручними

дротові фати).

Роевня використовується для збору й тимчасового змісту ройових бджіл і складається з каркаса (виконаного із тришарової фанери), обтягнутого по обидва боки дротяною сіткою, і відкидний (у нижній розширеній її частині) кришки, що прикриває біля половини площини роевни з однієї сторони. Довжина роевни 490 мм, ширина 310 мм висота 220

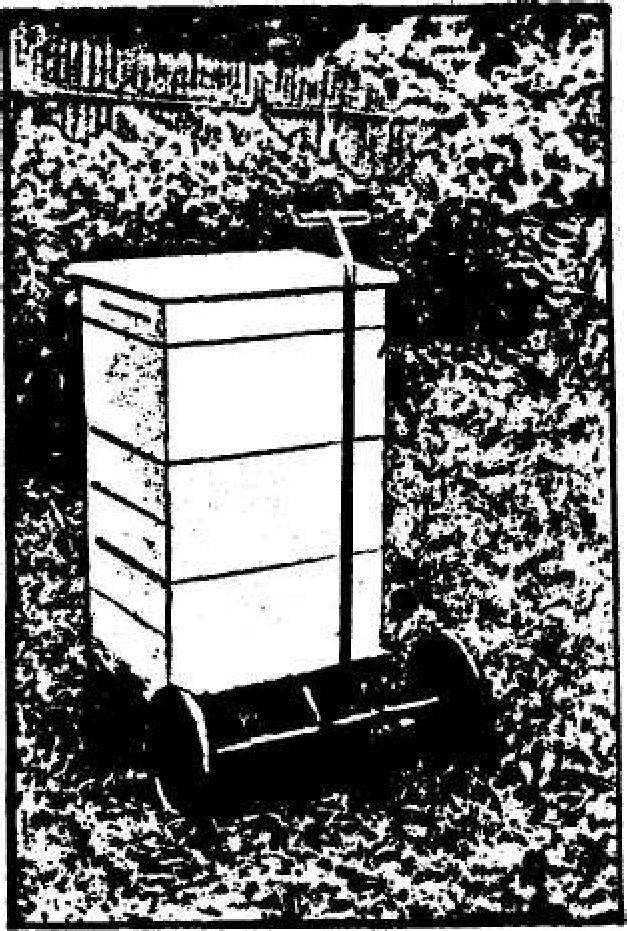

Крім того, на пасіці необхідно мати візка пасечные, скріпи улъевые, щітки (гусяче перо) для змітання бджіл зі стільників, робочі ящики для інвентарю й палива для дымаря, дымари, сітки кочові, ящики для перенесення рамок, термометри й психометры для виміру температури й вологості повітря в зимівлі й ін.

Санітарним одягом бджоляра є спецкомбинезон, виготовлений зі світлої легкої й глацкої тканини. Іноді комбінезон заміняють окремими штанями й халатами, виготовленими з такої ж тканини.

До захисного одягу бджоляра відносять лицьові сітки, що забезпечують захист голови від ужаления бджолами, які виготовляють звичайно зі світлого ситцю й чорного тюлю на сталевому каркасі (ширина тюлевої вставки 500 мм, висота 300 мм).
