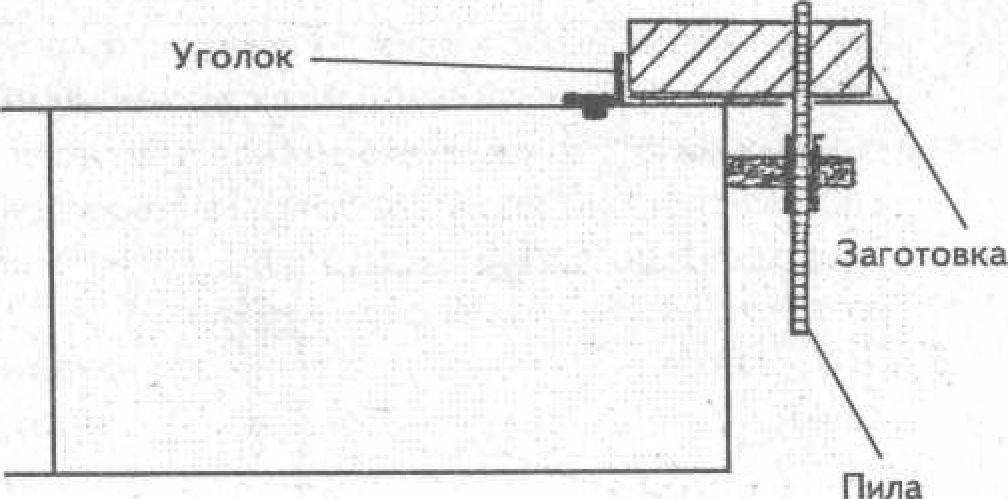

Рис. 3.16. Фиксирующий уголок

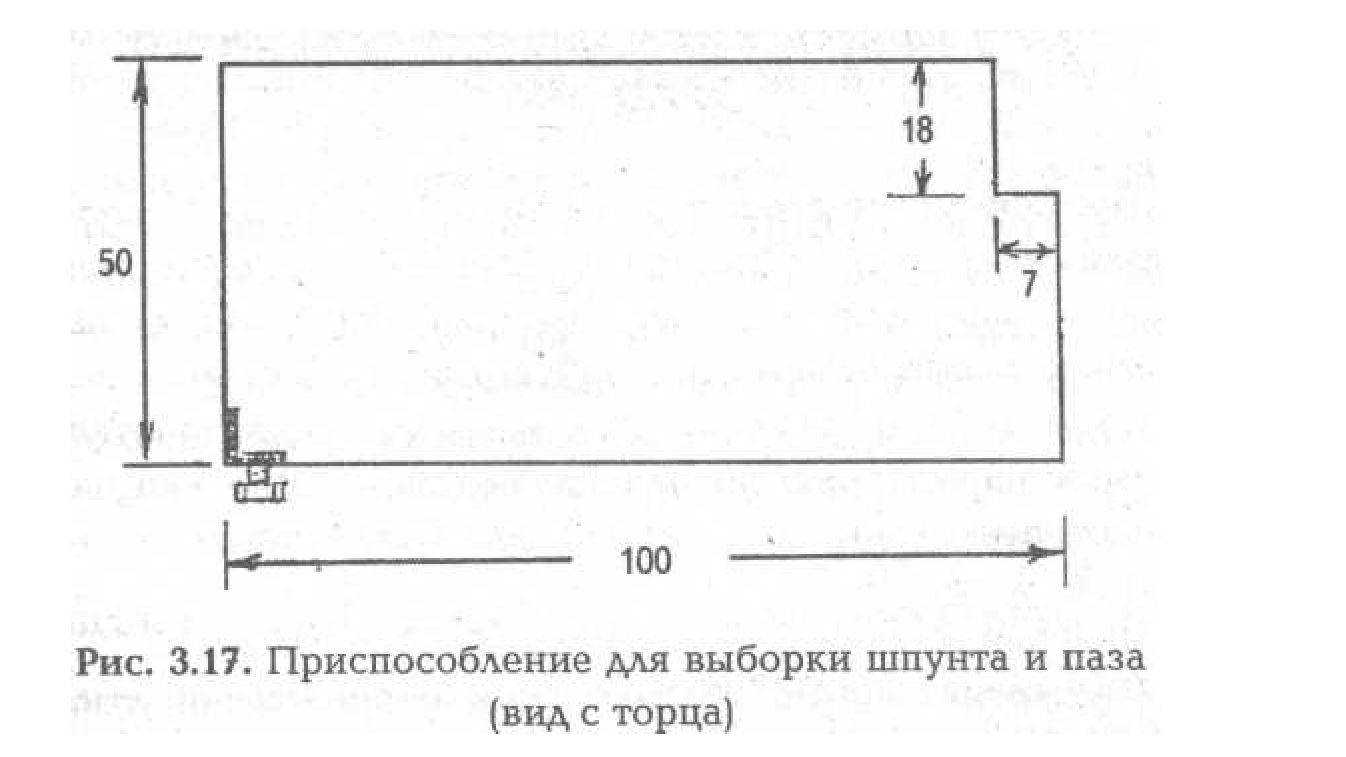

Пристосування для вибірки шпунта й паза являє собою відрізок дошки довжиною, рівній довжині фіксуючого куточка, і товщиною 50 мм із обраним пазом (мал. 3.17), що за допомогою шурупів закріплюється на штатний фіксуючий куточок.
При підготовці до роботи пристосування за допомогою болтів і фіксаторів кріпиться на верхній плиті (мал. 3.18).
Пристосування фіксується на плиті в такому положенні, щоб при горизонтальному протяганні заготівлі шпунт у ній був обраний на необхідній відстані d. Глибина шпунта h визначається висотою виходу дискової пилки над горизонтальної-частиною паза пристосування. Для зазначених на мал. 3.14 розмірів пристосування й діаметра дискової пилки 158 мм шпунт буде мати глибину 10 мм. Ширина шпунта при вибірці його дисковою пилкою, що входить у комплект верстата УБОН, дорівнює 3 мм. Для вибірки шпунта з більшою шириною можна здійснити кілька горизонтальних протягань заготівлі при різних.
положеннях пристосування (різних значеннях розміру
)-.

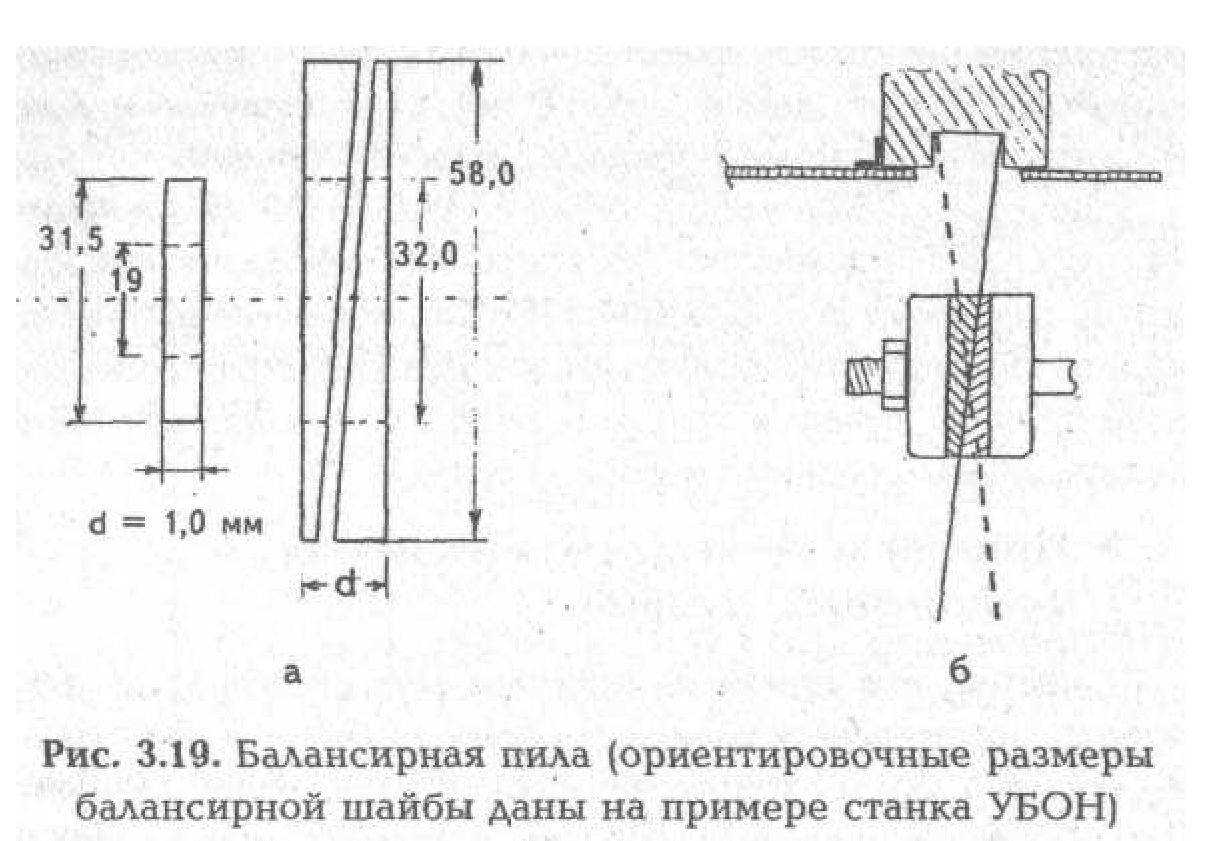

Існує й інший спосіб вибірки шпунта шириною більше ширини розведених зубів пилки. Для цього треба зробити з мякого металу дві балансирні шайби (мал. 3.19, а).
Принцип дії балансирної пилки ясний з мал. 3.19, б: за рахунок «» обертання, щовиляє, пилки ширина обираного паза перевищує ширину розлучення зубів пилки. Якщо мати набір з декількох пар балансирних шайб, то можна буде вибирати шпунти різної ширини.

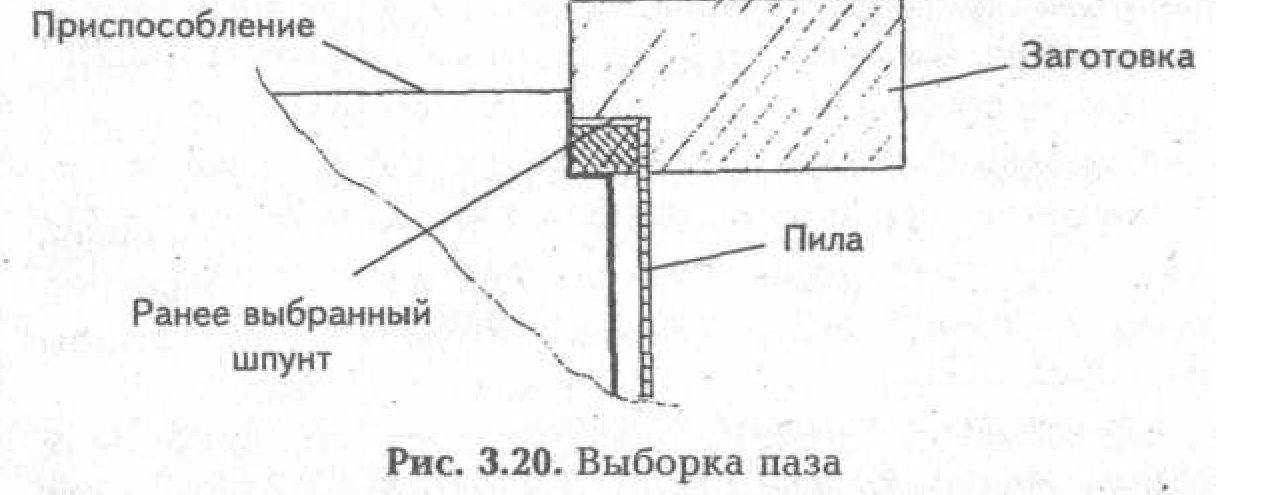

При необхідності вибірки паза на верстат установлюють пристосування, і спочатку в заготівлі на необхідній відстані вибирається шпунт, а потім заготівля розвертається на 90° і другим протяганням формуется паз (мал. 3.20).
Зміни глибини й місця розташування обираного паза можна проводити зміною розташування пристосування щодо пилки, а також зміною висоти
розташування горизонтальної частини паза на пристосуванні щодо верху пилки. В останньому випадку можна використовувати знімні прокладки різної товщини.
Ще одна практична рекомендація. Фіксація куточка, що поставляється з верстатом, проводиться за допомогою двох болтів з різьбленням Мб. Як показує практика, за допомогою цих болтів куточок фіксується слабко. Із цієї причини краще в куточку нарізати нове різьблення М8 і використовувати відповідні болти.
>
