Ульевые рамки є важливим складовим елементом будь-якого вулика. Конструкцій рамок придумане найбільша безліч, однак у своїх вуликах УТ-95 на рамку 435x230 мм (рамка Рута) я використовую всього три різновиди рамок: перша - звичайна «класична» рамка з верхнім бруском висотою 15 мм; друга - штифтова рамка, що збирається без цвяхів, з висотою верхнього бруска 10 мм; третя - рамка із трикутним верхнім бруском.
У звичайної рамки заготівля верхнього бруска шириною 25 мм має вигляд, представлений на мал. 3.46.
Бічні планки в цієї рамки (та й всіх інших моїх рамок) рівні, без роздільників Гофмана, шириною 25 мм, довжиною 220 мм і товщиною 10 мм. Нижня планка має розміри 415x15x10 мм. Рамка збирається на клеї й цвяхах. Нижня планка кріпиться «у розпірку» (мал. 3.47).
Після складання рамки її треба обовязково перевірити на наявність «гвинта» і прямоугольность на найпростішому шаблоні. Цей шаблон представляє рівний шматок фанери або ДВП відповідного розміру, на якому нанесені зовнішні обриси рамки 435x230 мм (довжина діагоналі 492,0 мм).
Про виготовлення штифтової рамки й рамки із трикутним верхнім бруском поговоримо більш докладно, оскільки це - мої розробки.
Ульевая Рамка Штифтова (УРШ) називається так тому, що скріплення рамки виробляється в штифт і паз (мал. 3.48).
Основна мета, що я переслідував при створенні цієї рамки, - максимально збільшити площу воскового поля при мінімальній витраті деревини й прийнятної міцності.
Якщо зрівняти параметри моєї рамки й традиційної рамки Рута з верхнім бруском товщиною 20 мм, то площа воскового поля в останньої рамки дорівнює 8,3 дм
, а в моєї рамки — 8,9 дм
, тобто на 7% більше. Витрата пиломатеріалів на першу рамку 0,00042 м
, а на другу — 0,00025 м
, тобто майже на 40% менше. Якщо перевести ці цифри з багатьма нулями в більше зрозумілу площину, то можна сказати, що для виготовлення однієї тисячі звичайних рамок знадобиться 0,42 м пиломатеріалів, а для моєї рамки — 0,25 м
. Різниця в обсязі й, відповідно, у ціні - відчутна! Однак за все гарне (на жаль, і за погане теж) доводиться платити. А «платити» тут прийде тим, що рамка УРШ відносно складна у виготовленні й при цьому потрібна висока точність роботи.
Заготівлі для штифтової рамки мають розміри 470х25х хю мм - верх, 435x25x8 мм - низ, 230x25x8 мм (2 шт.) - бічні. Всі необхідні пази й шипи вибирають за допомогою описаного вище пристосування, установлюючи його в різні положення. Верхній шип бічної планки спочатку виготовляють у квадратному перетині, а потім за допомогою грубого напилка доводять його до циліндричного перетину. Круглі отвори діаметром 8 мм у верхній планці краще висвердлювати піряним свердлом. У наборі піряних свердлів такий мінімальний діаметр є. При виготовленні заготівель варто прагнути до того, щоб штифт у свій паз входив дуже щільно.
Якщо всі елементи заготівель зроблені якісно й точно, то така рамка збирається тільки на клеї й буде при цьому досить міцній.
Ульевая Рамка із Трикутним верхнім бруском (УРТ) була створена з основною метою - зменшення межрамочного безвоскового простору для багатокорпусних вуликів. Добре відомо, що при використанні стандартних рамок велике межрамочное простір у багатокорпусному вулику може бути причиною поганої зимівлі бджіл.
При нормальній забудові стільника в рамці УРТ воскове поле займає всю площу рамки, за винятком 2 мм (по висоті) у самому верху. Однак паралельно мені вдалося вирішити ще й проблему прополисования плічок рамки. Відомо, що деревяні плічка рамок бджоли дуже сильно прополисуют і потім вийняти таку рамку буває дуже важко. У рамки УРТ плічка з металевих штирів, тому виймається рамка з вулика при будь-яких умовах без проблем. І останнє ця рамка у вулику завжди висить строго вертикально й для цього не треба нічого вживати, оскільки сила ваги робить це автоматично.
Пристрій рамки із трикутним верхнім бруском показане на мал. 3.49.
Заготівлі для рамки: верхній брусок - довжина 415 мм, а перетин бруска - див. А-А. Як виготовити брусок такого перетину, було докладно розказане вище (див. мал. 3.22 і 3.23). Бічні планки 230x25x10 мм, нижня планка - 415x15x10 мм (перетин В-В). Опорний штир представляє відрізок дроту або цвяха діаметром 5 мм і довжиною 43 мм.

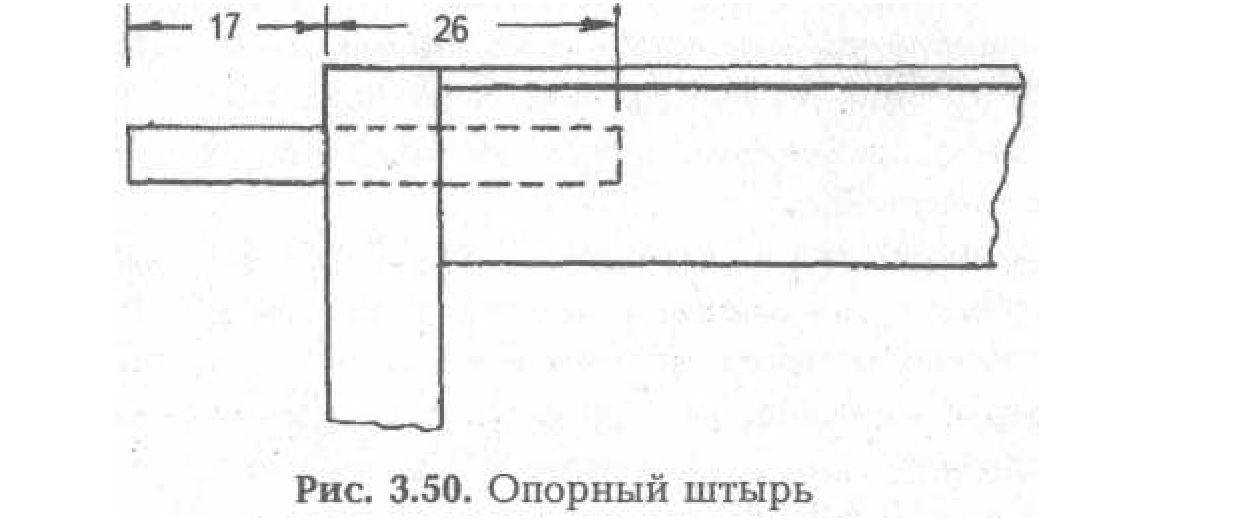

Складання рамки. Спочатку збирається рамка без плічок. Для цього бічні планки зєднуються із трикутним бруском за допомогою клеячи й двох гвоздиков довжиною 25-30 мм із кожної сторони (перетин Б-Б), а нижня планка кріпиться звичайним образом за допомогою клеячи й одного гвоздика з кожної сторони (перетин В-В). Потім у бічній планці зробити розмітку для отворів (перетин А-А), після чого свердлом не більше 2,5 мм просвердлити отвори. Потім ці отвори рассверлить свердлом діаметром 4,8-4,9 мм на глибину не менш 26-27 мм і на клеї забити опорний штир так, щоб він виходив назовні на 17 мм (мал. 3.50).
Необхідно проконтролювати, щоб відстань між кінцями штирів було в межах 468-469 мм і обидва штирі при цьому виходили з рамки на однакову відстань. А також проконтролювати прямоугольность кутів і відсутність «гвинта».
Рамки УРШ і УРТ експлуатую вже більше 5 років. Обидві рамки показали свою придатність і надійність, ніяких поломок і непорозумінь із рамками за цей час не відбувалося. Мені все-таки більше подобається працювати з рамкою із трикутним бруском. Особливо добре помітні її достоїнства в « родинахархітекторах». Так я називаю окремі родини, які мають маніакальну здатність забудовувати воском всі можливі й неможливі простори, немов вони зовсім і не догадуються про існування заборонного для них «простору Лангстрота». Отож, навіть у таких родинах ці рамки виймаються з вулика без особливих зусиль.
