ПРИНЦИПОВІ СХЕМИ ОСНОВНИХ ЕЛЕМЕНТІВ СХЕМИ ТЕРМОРЕГУЛЮВАННЯ

ПРИНЦИПОВІ СХЕМИ ОСНОВНИХ ЕЛЕМЕНТІВ СХЕМИ ТЕРМОРЕГУЛЮВАННЯ

Перейдемо до опису принципових схем основних елементів схеми терморегулювання (мал. 3.353.37).
► Силовий блок і блок живлення для підігріву вуликів.
Як силовий трансформатор Т1 у схемі використовується серійний накальный трансформатор типу ТН 61-127/220-50Д0, але може використовуватися й будь-який іншої на
потужність не менш 200 Вт (для 10-ти вуликів). Напруга вторинної обмотки повинне відповідати обраній напрузі для підігріву. При цьому треба мати на увазі наступне:.
1.
Реально до підігрівників ЕК буде прикладатися напруга на 1,5 У нижче розрахункового за рахунок падіння цієї напруги на відкритому тиристорі V6. У моїй схемі до підігрівника реально прикладається напруга 22,5 У.
2.
За рахунок природного підвищення величини опору нагрівального елемента при його розігріві токовище через підігрівник зменшується. Реальне токовище через один підігрівник ЕК становить 0,7 А проти 0,96 А з розрахунку.
За рахунок цих двох причин реальна потужність підігрівника становить 16 Вт проти 23 Вт із розрахунку.
Ці особливості роботи схеми треба обовязково враховувати при розрахунку реальної потужності підігрівника.
Якщо потужність виготовленого підігрівника виявиться недостатньої, то її можна збільшити або за рахунок збільшення питающегонапряжения, що знімається із трансформатора, або за рахунок зменшення опору (довжини) нагрівального елемента. У нашім варіанті для збільшення реальної потужності нагрівача до 20 Вт треба або збільшити живильна напруга, що знімається із вторинної обмотки, до 30 У (якщо така можливість є), або відрізати близько 5 Ом опору, обмірюваного на «холодній» дроті.
І ще одне зауваження. Підігрівник забезпечує задану потужність при номінальному значенні живлячої напруги мережі в 220 У. Однак, з ряду причин, особливо в сільській місцевості, напруга в мережі може підтримуватися нижче номіналу. В окремих місцевостях напруга мережі буває навіть менш 200 У. Тому, якщо виявиться, що не вистачає потужності підігрівника, пошук причини треба починати з виміру номіналу живлячої напруги мережі.
У схемі як випрямляч використовується мостова схема на діодах V1 -V4 типи КД 203Б. Однак можуть використовуватися й інші силові діоди на токовище 5-10 А. На транзисторі VT1 зібрана схема стабілізації для харчування мікросхеми. Виконавчим елементом схеми терморегулювання є тиристор V6 типу КУ 202 з будь-яким буквеним індексом від Г до Н. Діод V5 виконує функцію розвязки напруги, що прикладається до тиристора й підігрівників. Діод V5 може бути будь-якого типу на токовище не менш 0,1 А. Лампа Н1 і светодиоды V7, V8 використовуються для контролю роботи схеми терморегулювання.
> Силовий блок для обігріву приміщення
Обігрів приміщення виробляється від мережі 220 У без трансформатора. Випрямний міст блоку зібраний на силових діодах V1 -V4. Це можуть бути будь-які діоди на токовище 10 А с зворотною напругою не менш 300 У. Виконавчим елементом схеми є тиристор V7 типу КУ 202Н(М).
Як нагрівальний елемент можна використовувати будь-які побутові электрорадиаторы, электроконвекторы, електроплитки закритого типу потужністю 500—1 000 Вт. Якщо температура поверхні нагрівача буде більше 80—90 °С, то цю поверхню треба накрити товстим металевим листом. Зазначеної потужності нагрівача досить для підтримки необхідної для зимівлі температури 5 ± ГС у приміщенні обсягом до 10—12 м з теплими (деревяними, з пінобетону, керамзиту й т.д.) стінами й добре утепленою стелею. У приміщенні більшого обсягу потужність нагрівача з даним силовим блоком можна збільшити, але не більш ніж до 2 кВт. При цьому силові діоди V1 ^4і особливо тиристор V7 повинні перебувати на вертикально розташованих металевих радіаторах площею 40—50 див кожний. Светодиоды V5, V6 використовуються для контролю роботи схеми.
Если буде ухвален рішення здійснювати автоматичний обігрів тільки в приміщенні й не займатися внут-риульевым підігрівом, то в цьому випадку треба буде виготовити тільки силовий блок для обігріву приміщення й блок терморегулювання з окремим блоком живлення для нього.
Блок живлення в цьому випадку виготовляється за аналогією із блоком живлення для підігріву вуликів. Але трансформатор Т1 може мати потужність не більше 5-10 Вт, вторинна напруга 26-30 У. Діоди V1 -V4 будь-які на токовище не більше 0,1 А. Силовий вузол - тиристор V6, светодиоды V7, V8 і відповідні опори виключаються.
Також виключається діод V5. Вихідна напруга цього блока живлення виставляється підбором типу стабілітрона або ланцюжка стабілітронів у ланцюзі бази транзистора VT1 і може становити від 27 до 30 У. Може використовуватися й будь-який інший блок живлення зі стабілізатором на відповідну напругу й токовище не менш 0,1 А.
Увага! При складанні схеми терморегулювання для приміщення треба мати на увазі, що всі елементи силового блоку будуть перебувати під небезпечним для життя потенціалом 220 У. Під цим же потенціалом будуть перебувати й елементи блоку терморегулювання. Із цієї причини всі ці елементи повинні бути надійно ізольовані від корпусів цих блоків і недоступні для випадкового
Рис. 3.37. Принципиальная схема блока терморегулировадотику при роботі. _ _ _
ния
► Блок терморегулювання.

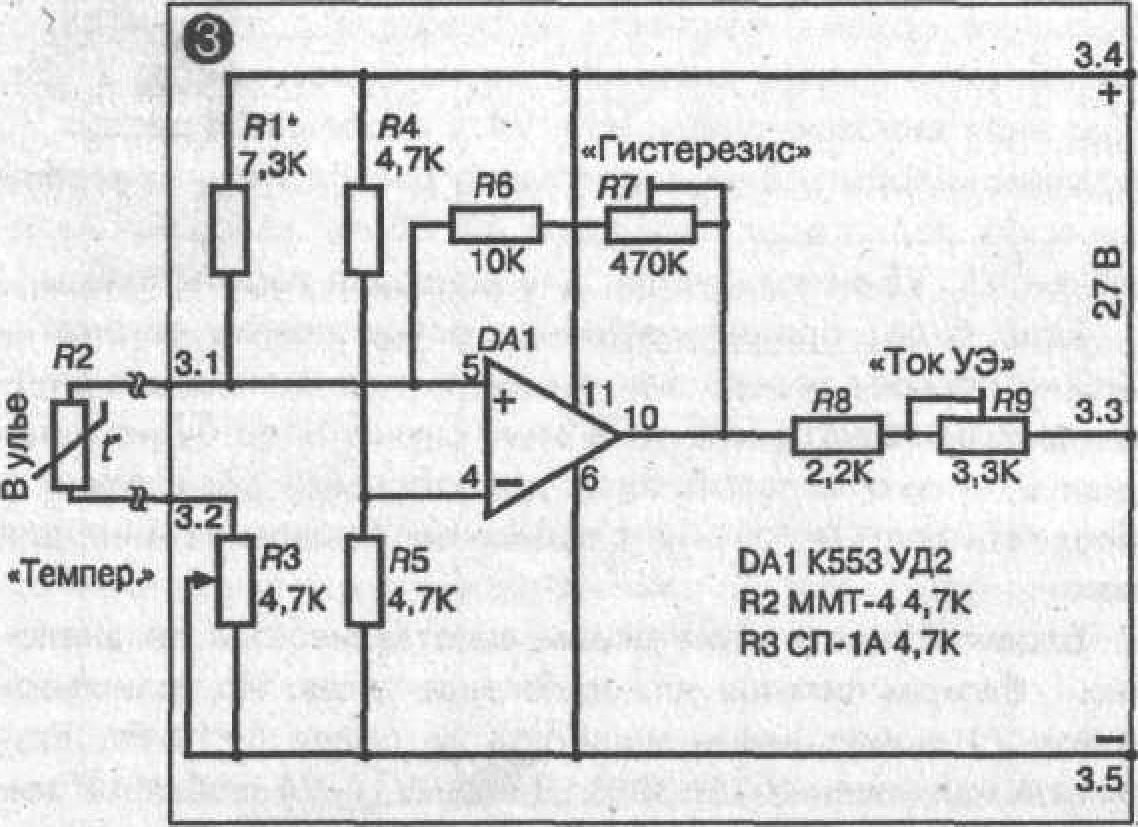

Блок терморегулювання зібраний на мікросхемі ДО553УД2. Термочувствительным елементом (термодатчиком) є термоопір R2 4,7 кому типу ММТ-4, що міститься в один з вуликів над поверхнею підігрівника під низ рамок.
При настроюванні схеми потенціометром R7 «Гістерезис» виставляється ширина температурної петлі гістерезису в 1, 5-2 °З. Робиться це так: обертається ручка потенціометра R3 «Температура» в одну сторону до спрацьовування схеми. На шкалі «Температура» відзначається крапка 1 спрацьовування (включення) схеми. Потім потенціометр R3 обертається в протилежну сторону й відзначається крапка 2 зворотні спрацьовування (вимикання) схеми. Відстань між крапками 1 і 2 у °С и є ширина температурного гістерезису. Регулюванням R7 домагаються, щоб різниця цих температур була не більше 1,5—2 °С.
Потенціометром R1 «токовище УЭ» виставляється токовище керуючого електрода, при якому відбувається надійне спрацьовування (відкриття тиристора). При цьому треба перевірити, чи буде при виставленому токовищі УЭ відбуватися закриття тиристора. У моїй схемі для тиристора КУ 202Л виставлений /
= 8 мА.
Підбором R1 виставляється значення обраного температурного діапазону автоматичного регулювання на шкалу «Температура», що перебуває на передній панелі блоку. При зазначених на схемі значеннях опорів діапазон автоматичного регулювання блоку лежить у межах від 0 до 50 "С. Градуювання шкали «Температура» виробляється за допомогою надійного термометра. Термодатчик R2 і термометр поміщають у місце з фиксируемой температурою на кілька мінут. Необхідно мати на увазі, що теплова инерционность термоопору в повітряному середовищі становить не менш 120 секунд. Не меншу инерционность має й термометр. Тому для надійного фіксування температури термоопір і термометр треба тримати в середовищі з фиксируемой температурою не менш 8—10 мінут. Після цього обертанням ручки потенціометра R3 домагаються вимикання электроподогревателя ЕК і на шкалі «Температура» робиться відповідна оцінка. Температура, що у цей час показує термометр, буде відповідати зробленої на шкалі оцінці. Звертаю увагу на те, що шкала «Температура» повинна градуюватися не на включення підігрівника, а на його вимикання. Справа в тому, що для однієї й тої ж температури, за рахунок теплової петлі гістерезису, положення ручки на шкалі «Температура» при включенні й вимиканні підігрівника буде відрізнятися на 1,5—2 °С.
Зазначене вище регулювання блоку означає, що при працюючій схемі терморегулювання у вулику буде підтримуватися температура не вище тої, котра буде виставлена на шкалі.
У якості фиксируемых температур можна користуватися кімнатною температурою, температурою над поверхнею добре прогрітого электроподогревателя, температурою усередині холодильника, температурою льоду, що тане (0 С) і ін. У ході експлуатації апаратури градуювання шкали «Температура» уточнюється.
Для можливості вибору можна порекомендувати також оригінальну схему регулятора температур, що наведена в № 9 журналу «Бджільництво» за 2005 рік на стор. 44.
Закінчуючи розгляд питання, хочеться дати пораду тим, хто збирається виготовити комплект апаратури для терморегулювання: перш ніж почати виготовлення, обовязково прочитайте ту частину додатка 3, у якій говориться про способи підключення навантажень.
І останнє. Звертаю увагу на те, що представлена схема терморегулювання може з успіхом використовуватися в побуті й для інших цілей: регулювання температури в інкубаторах, акваріумах і т.д.
